Самоходные опрыскиватели

Опрыскиватели DAMMANN logo
Самоходный опрыскиватель 14000л беларусь
Самоходный опрыскиватль Беларусь

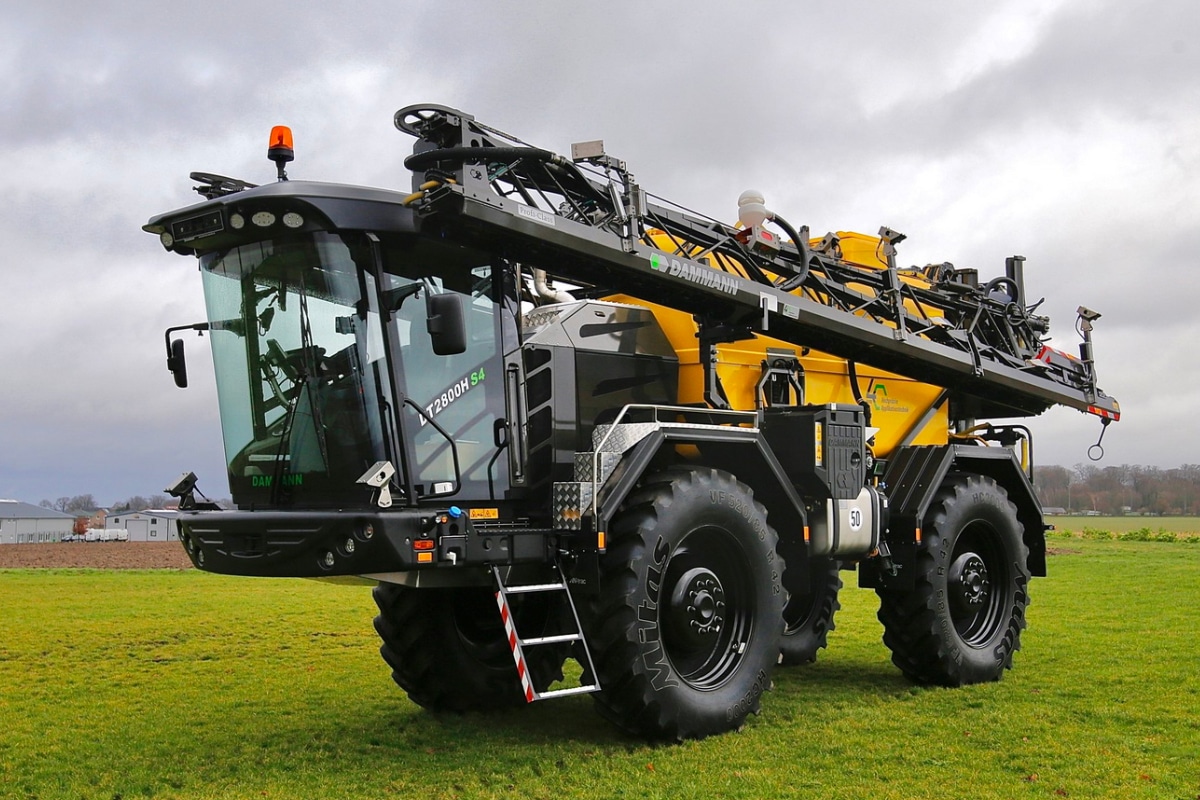

 САМОХОДНЫЕ ОПРЫСКИВАТЕЛИ DAMMANN-trac DT 2800H S5 EcoDrive
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
СЕРИЙНАЯ КОМПЛЕКТАЦИЯ:
- Мощность мотора 210 кВт (285 л.с.)
- Привод с 4 гидромоторами
- передний привод
- шасси с пневматической подвеской (регулирование, зависящее от нагрузки)

Опции:
- электроннорегулируемый полный привод дифференцируемой задней осью
- жесткий мост на 3,00-3,30м
- 2х-ступенчатое гидравлическое изменение колеи 1,80-2,25м или 2,25-3,00м

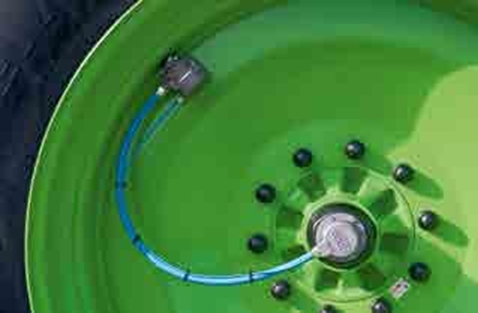

- автоматическая регулировка давления шин

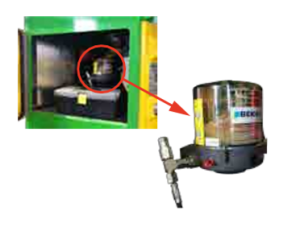

- центральная смазка

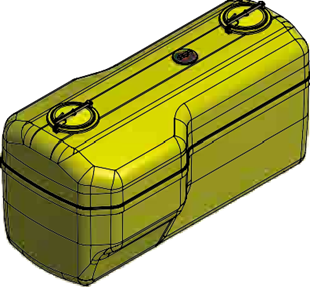

Съемный бак Profi Class
- Объем бака 5000-7000л
- Бак чистой воды 500л
- Рабочая ширина 24-42м
- Мембранно-поршневой насос 320л/мин - 500л/мин
DT 2800H S5
Мощность мотора
210 кВт (285 л.с.)
Тип мотора
Mercedes Benz OM936
#rowspan#
Привод
Привод с 4 гидромоторами
Норма токсичности
ЕВРО 5
Скорость
40 км/ч (опционально 50 км/ч)
Топливный бак
250 л
Бак Ad Blue25л
Гидравлическая система180 л/мин мощность насоса при макс. 210 бар
Клиренс1100мм
Длина*8250-10600мм
Ширина*2550-3000мм
Высота*3700-4000мм
Допустимая общая масса18т
Объем бака5000-7000л
Рабочая ширина24-42м
Серийные шиныVF 380/90 R50

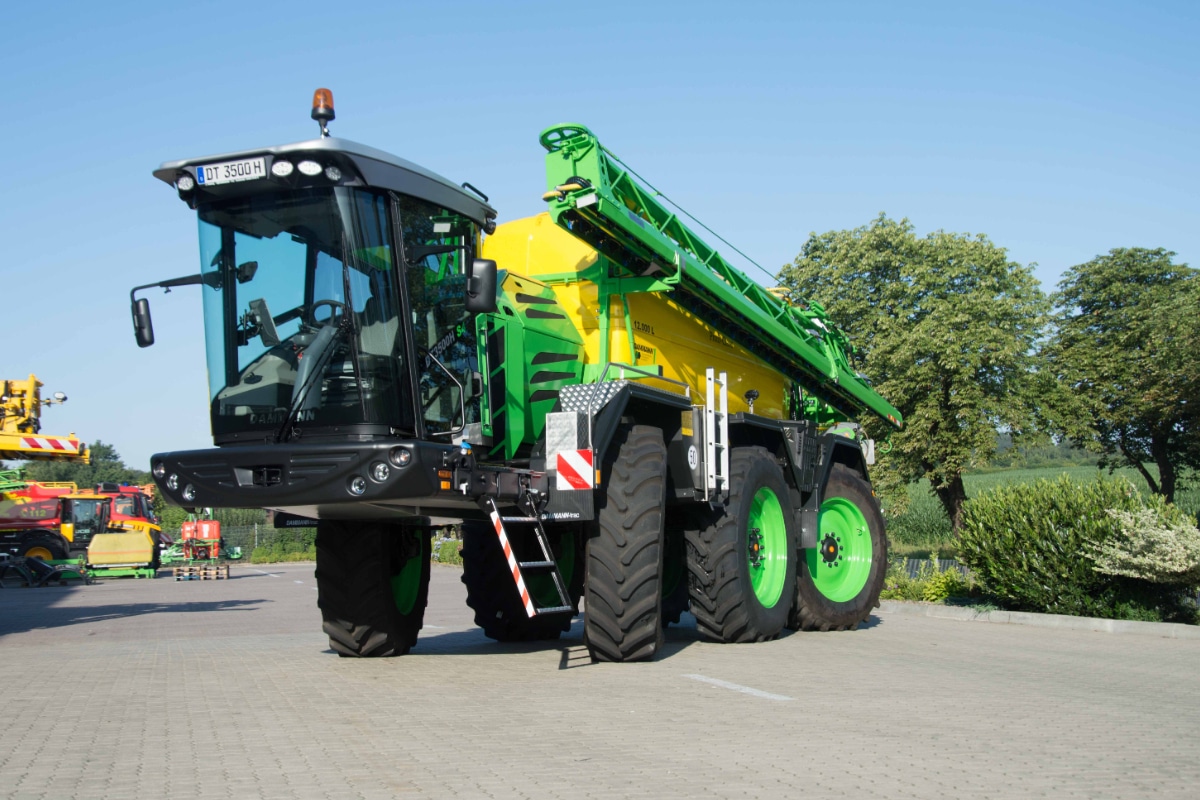

 САМОХОДНЫЕ ОПРЫСКИВАТЕЛИ DAMMANN-trac DT 3500H S5 EcoDrive.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СЕРИЙНАЯ КОМПЛЕКТАЦИЯ:
- Мощность мотора 230 кВт (313 л.с.)
- Привод с 6 гидромоторами
- Гидравлическая подвеска
- 1 и 3 ось управляема, центральная ось неподвижна

Опции:
- автоматическая регулировка давления шин
- центральная смазка
- прицепное устройство на 15т с двухконтурной тормозной системой

Съемный бак Profi Class
- Объем бака 8000-12000л
- Бак чистой воды 500л
- Рабочая ширина 30-42м
- Мембранно-поршневой насос 500л/мин
DT 3500H S5

Мощность мотора
230 кВт (313 л.с.)
Тип мотора
Mercedes Benz OM936
#rowspan#
Привод
Привод с 6 гидромоторами
Норма токсичности
ЕВРО 5
Скорость
40 км/ч (опционально 50 км/ч)
Топливный бак
380 л
Бак Ad Blue40 л
Гидравлическая система205 л/мин мощность насоса при макс. 210 бар
Клиренс1050мм
Длина*9900-11500мм
Ширина*2550-3000мм
Высота*3700-4000мм
Допустимая общая масса25т
Объем бака8000-12000л
Рабочая ширина30-42м
Серийные шины520/85 R42

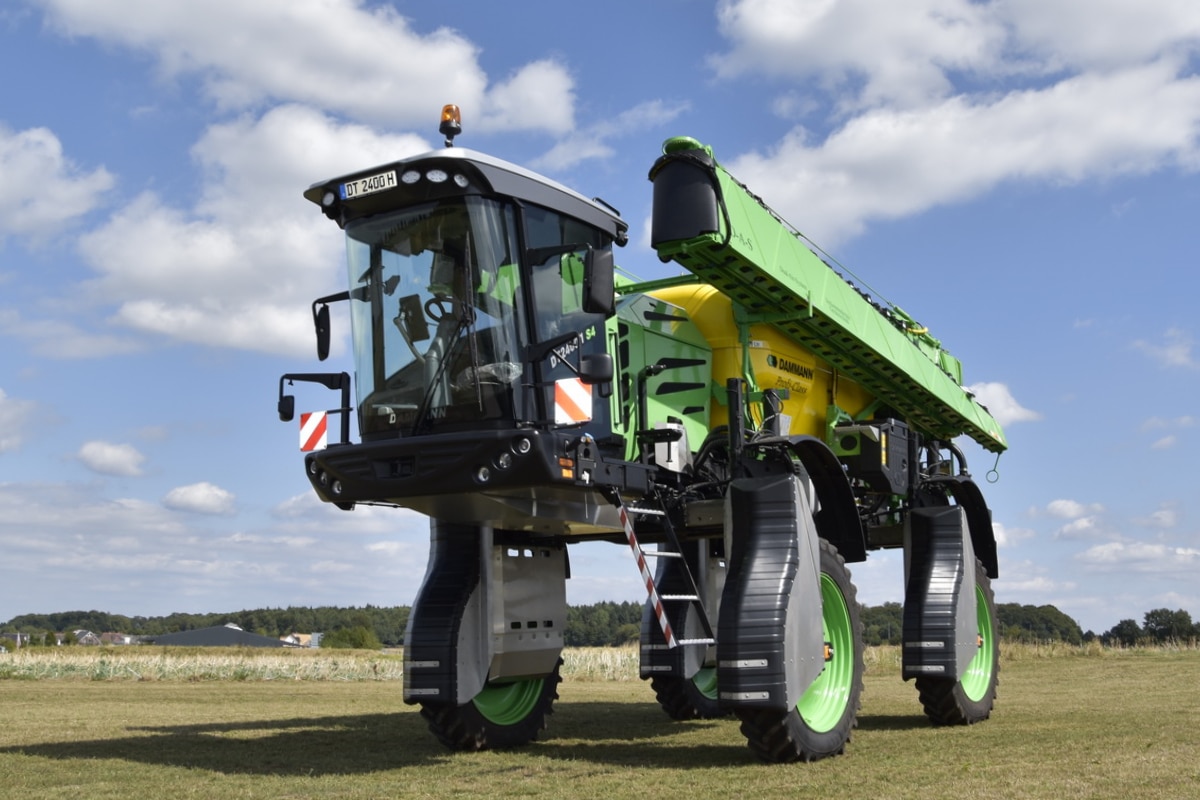

САМОХОДНЫЕ ОПРЫСКИВАТЕЛИ
DAMMANN-trac DT 2400H S5 Highlander EcoDrive
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СЕРИЙНАЯ КОМПЛЕКТАЦИЯ:
- Мощность мотора 210 кВт (285 л.с.)
- Привод с 4 гидромоторами
-2х-ступенчатое гидравлическое изменение колеи 2,25-3,05м
- Гидравлическое изменение клиренса 1100-1800мм
- Электрорегулируемый полный привод

Опции:
- дефлектор стеблей
- контроль на склонах

Съемный бак Profi Class
- Объем бака 4400-5000л
- Бак чистой воды 500л
- Рабочая ширина 24-36м
- Мембранно-поршневой насос 400л/мин
DT 2400H S5 Highlander
Мощность мотора
210 кВт (285 л.с.)
Тип мотора
Mercedes Benz OM936
#rowspan#
Привод
Привод с 4 гидромоторами
Норма токсичности
ЕВРО 5
Скорость
40 км/ч (опционально 50 км/ч)
Топливный бак
250 л
Бак Ad Blue25 л
Гидравлическая система180 л/мин мощность насоса при макс. 210 бар
Клиренс1150-1900мм
Длина*8100-9850мм
Ширина*2700-3000мм
Высота*3750-4000мм
Допустимая общая масса18т
Объем бака4400-5000л
Рабочая ширина24-36м
Серийные шины380/90 R46

DAMMANN-TRAC

Самоходные опрыскиватели

шасси

КОМФОРТ ДВИЖЕНИЯ

— Выбор режима движения:
• Педаль хода
• Рычаг управления
— Круиз-контроль для:
• Дорога
• Технологическая колея
• Поворотная полоса
— Максимальная скорость 40 км/ч
(опционально 50 км/ч)
— Достижение максимальной скорости на дороге уже при 1200 об/мин (1450 об/мин при 50 км/ч)
• Положительно влияет на расход топлива

РАМА И ШАССИ

Самоходное шасси для сменного кузова:
• Опрыскиватель
• Разбрасыватель удобрений (подробнее)

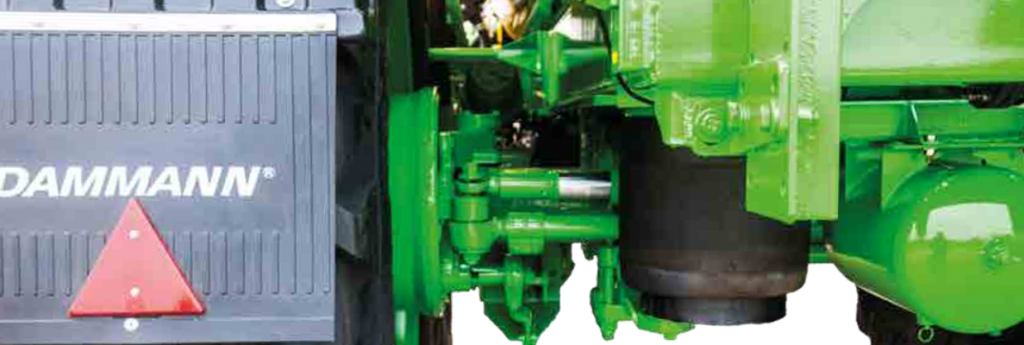

Оси
• Оптимальная бережность благодаря высокому клиренсу
• Зона безопасности внутри колеи
Шины
• Большое разнообразие комбинаций шин и ширины колеи
— Полноуправляемое шасси
• Серийно на DT 3500H и DT 2400H
• Опционально на DT 2800H
— Изменение колеи
• Оптимальная подгонка под культуры
• Серийно на DT 2400H
• Опционально на DT 2800H

МОТОР

6 цилиндр. Mercedes-Benz OM936
рабочий объем двигатееля 7,7
Мощность 285 л.с. на DT 2800H и DT 2400H /
313 л.с. на DT 3500H
Периодичность ТО 750 ч
Новейшая технология выхлопных газов
• Катализатор и сажевый фильтр
— Управление двигателем в зависимости от нагрузки

ТРАНСМИССИЯ

— Новейшее поколение
— Ступичные гидромоторы
• Высокая скорость подъема
• Большой пусковой момент
• Необслуживаемый дисковый тормоз
• Хороший тормозной эффект

— Умная система управления трансмиссией EcoDrive™
• Оптимальная тяга
• Дизельный мотор всегда в идеальной точке нормальной работы

Шасси опрыскивателя самоход
Самоходный опрыскиватель

УПРАВЛЕНИЕ МАШИНАМИ DAMMANN

Система ISOBUS

—Индивидуальные настройки для почти каждой функции опрыскивателя
—Измерение объема вылива с помощью расходомера и датчика давления
—Регулировка давления с помощью мембранного регулятора
—Контроль и управление гидравлическими функциями
—Измерение объема заполнения (EasyControl)
—Управление циркуляционной системой
—Интегрированный счетчик заданий
—Управляется через:
•Терминал ISOBUS
•Joystick
•S-Box
—Автоматическая система контроля штанги (опция)

Обзор терминалов управления

BASIC Terminal

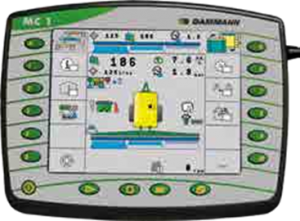

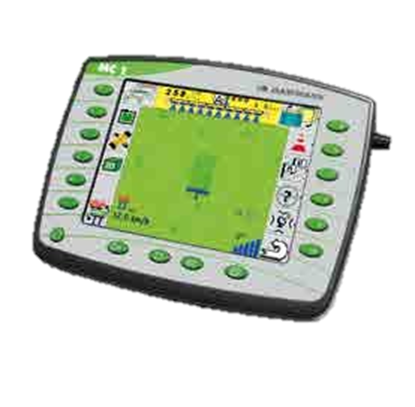

MC1

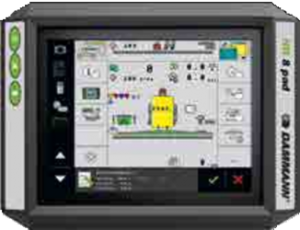

HD 8 pad

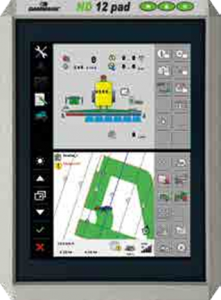

HD 12 pad

Джойстик


Basic TerminalMC1HD 8 padHD 12 pad
Серийно начиная с Classic
СерийноОпцияОпцияОпция
Размер дисплея
5,7“
10,4“
8“
12,1“
Органы управления
КнопкиКнопкиСенсорный экранСенсорный экран
GSM модем*
-ОпцияОпцияОпция
Подключения для источников видеосигнала (Камер)
-Опция++
USB-порт++++
Расширяемый с помощью
Apps
++++

* SIM-карта не входит в комплект поставки

Терминалы управления DAMMANN соответствуют нормам ISO 11783 и сертифицированы  AEF. Текущий статус сертифицированных функций можно найти в базе данных AEF.

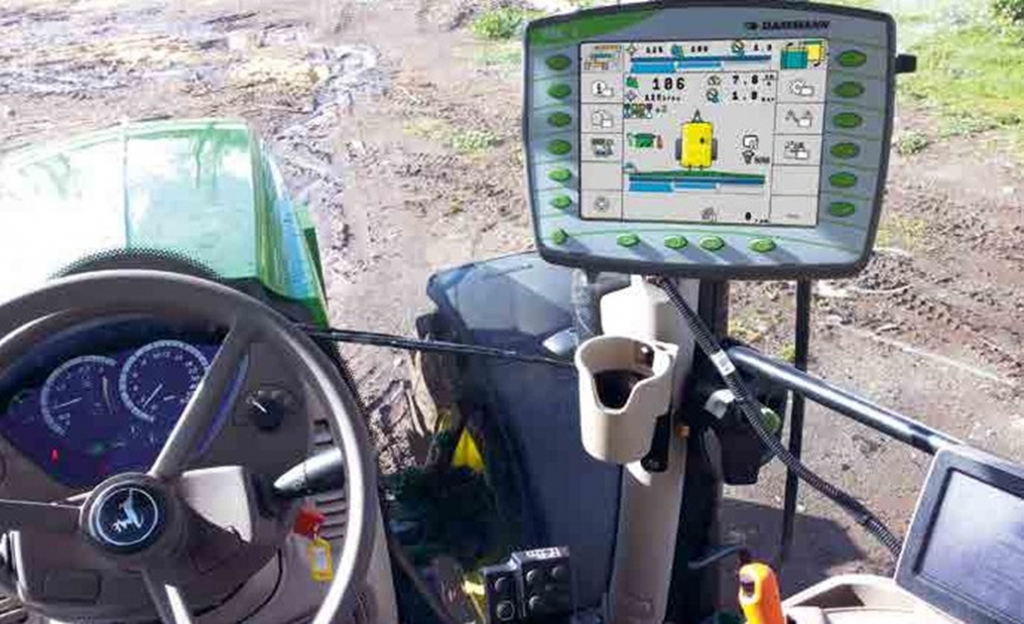

TASK-контроллер для ISOBUS-обработки заданий ISOBUS-TC

(Опционально у BASIC-Terminal и HD 8 pad)

—Комфортное документирование

—Простое планирование внесения препаратов

—Использование данных из карт полей

  • через ISO-XML
  • Shape-формат

—Импорт и экспорт готовой документации для информационной системы управления фермой.  (FMIS)

ISOBUS TC TASK

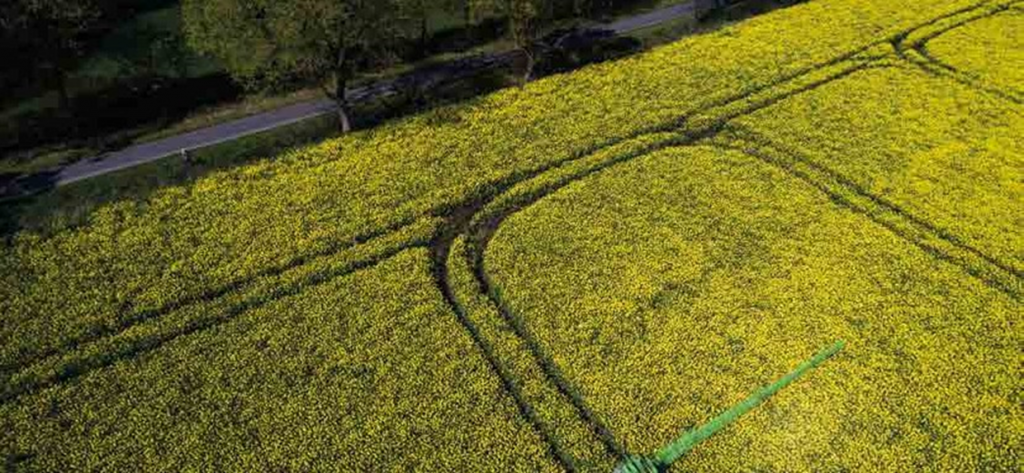

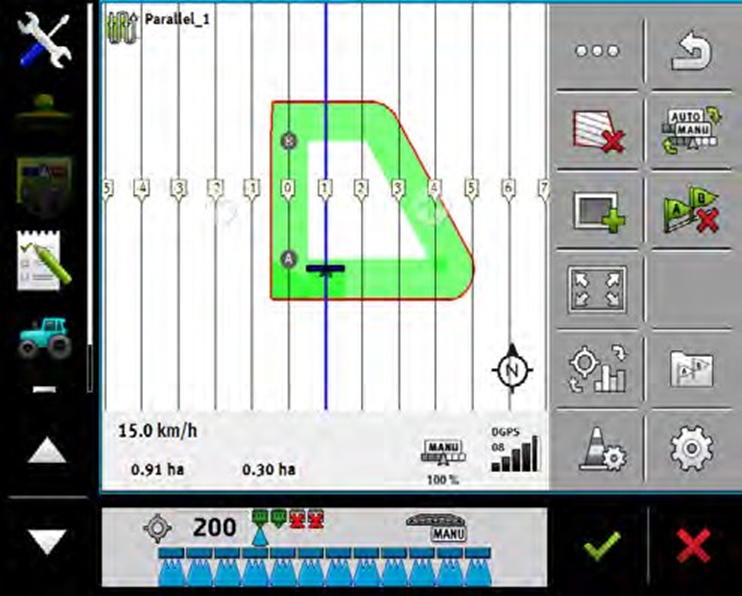

Система параллельного вождения TRACK Leader

(Опция)

—Точное передвижение по колее
  • Доступны режимы A/B-, A+, с разворотом и вождение по контуру
—Отметьте препятствия и сохраните полевые данные, такие как границы и ориентиры
—Прерванные операции могут быть сохранены и возобновлены в любое время
—Цветовая индикация на дисплее

—Включает HEADLAND-менеджмент ®

Track Leader
Система параллельного вождения опрыскивателя DAMMANN

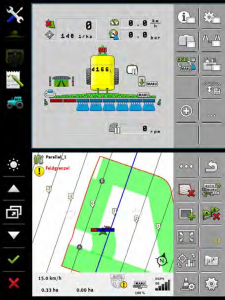

Автоматический контроль секций SECTION-Control

—GPS-управление секциями или отдельно взятыми форсунками
—Преимущества:
•Уменьшение площади перекрытий
•Возможность работы ночью при плохой видимости
•Экономия препаратов
—Используется также и для других агрегатов

Автоматический контроль секций опрыскиватель

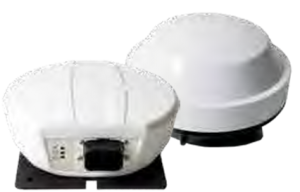

Приемник GPS
—Корректировочные сигналы EGNOS,  WAAS, GLONASS, GLIDE или RTK
—Отклонения в диапазоне 2 — 25 см
(в зависимости от типа GPS-приемника)
GPS приемник на опрыскиватель

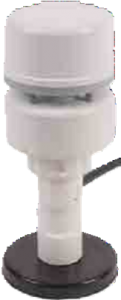

Метеостанция

—Подключение по ISOBUS
—Отображает следующие данные на  терминале ISOBUS:
•Температуру воздуха
•Направление ветра
•Давление
•Относительную влажность
•Продольный наклон
•Поперечный наклон
•Скорость ветра

Метеостанция на опрыскиватель

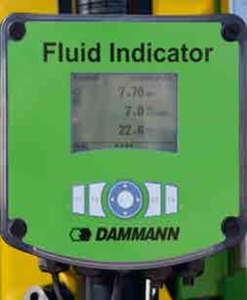

Индикатор содержимого бака DAMMANN Fluid Indicator

Отображение уровня pH и температуры жидкости

—    Измерение pH и температуры в заборнике

—    Отображение данных на дисплее

—    Пользователь может влиять на рН-значение  пестицидов во время заполнения

Влияние рН на пестициды

—    Больший эффект от пестицидов при подходящем рН

—    Минимизация омыления

—    Оптимальное значение рН позволит избежать  развития резистентности

Кроме того, температура воды имеет значение

—    Лучшая растворимость в теплой воде, особенно у  солевых компонентов пестицидов

Fluid Indicator контрль бака опрыскивателя
Самоходный опрыскиватель DAMMANN

ДЕРЖАТЕЛИ ФОРСУНОК И СИСТЕМЫ УПРАВЛЕНИЯ

Держатели форсунок и трубопроводы
—Серийно устанавливаемый электропневматический тандемный держатель
—1/2“ трубопровод из нержавеющей стали
•1“ трубопровод из нержавеющей стали (опция)

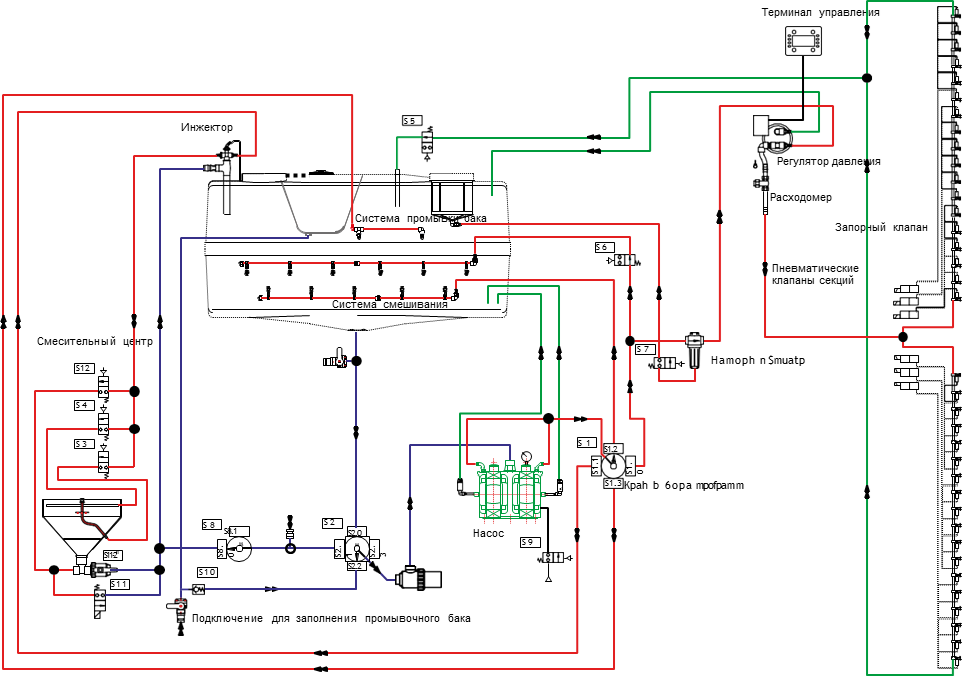

—Система циркуляции раствора в штанге
•Немедленная подача распыляемого раствора в держатели форсунок
•Предотвращает неравномерный запуск форсунок (эффект «бабочки»)
—Индивидуальное распределение 5 — 14 секций по желанию клиента (при Teilbreiten-EDS до 18  секций)
—Опционально доступны следующие держатели форсунок:
•Простой держатель
•Держатель на 3 форсунки с ручным переключением
•Quattro держатель с мультифункциональным переключением

Держатель 1 форсунки

Держатель на 1 форсунку опрыскиватель

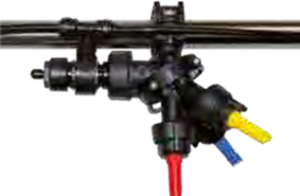

Держатель на 3 форсунки

Держатель на 3 форсунки опрыскиватель

Тандемный держатель форсунок

Тандемный держатель форсунок опрыскивателя

Quattro держатель на 4 форсунки

Quattro держатель на 4 форсунки опрыскивателя
Управление форсунками

Vario Select Vario-Select
Автоматическое мультифункциональное переключение
MultiselectMultiSelect
Управление вторым комплектом держателей на трубопроводе штанги
E-D-SEDS (TB-EDS)
EDS = Пофорсуночное управление
TSDT-S-D
Управление форсунками для дифференцированного внесения удобрений и препаратов согласно картам полей
S-D-SS-D-S
Управление форсунками согласно данных с сенсоров

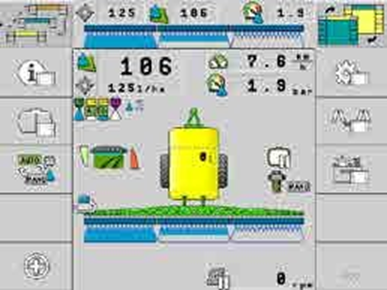

C-C-AC ~ C ~ A®

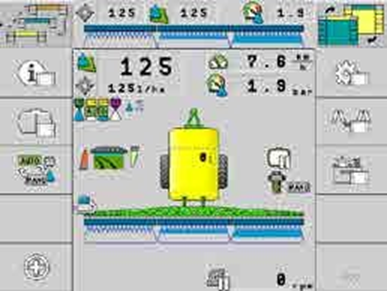

Curves ~ Control ~ Application – управление нормой внесения при движении по кривой

В следующих вкладках Вы найдете детальное описание каждой из систем управления на прицепные опрыскиватели DAMMANN

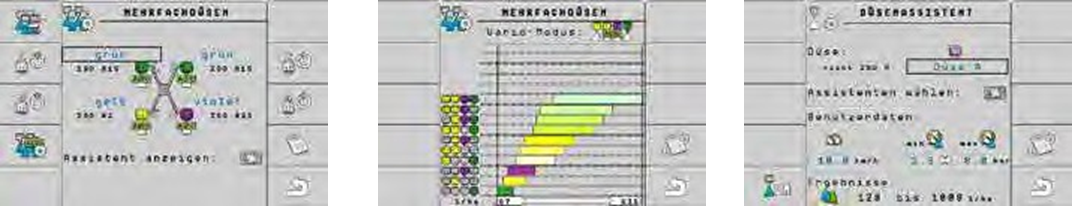

Инновационная система Vario-Select      Vario Select
—Постоянный размер капли при переменной скорости
—Автоматическая смена форсунок на держателях форсунок с мультифункциональным  переключением
—Одновременное использование нескольких форсунок на тандемном и Quattro держателе  форсунок
—Смена форсунки без прерывания рабочего процесса
VarioSleect управление опрыскивателем
Система MultiSelect  НОВИНКАMultiselect
—Управление двумя наборами держателей на одном  трубопроводе
—Управление до 4-х форсунок в наборе
—Быстрое изменение межфорсуночного расстояния
—Выбор и управление наборами при помощи Vario-Select в терминале ISOBUS
—Применимо к держателям от простого до Quattro каждые 25 см

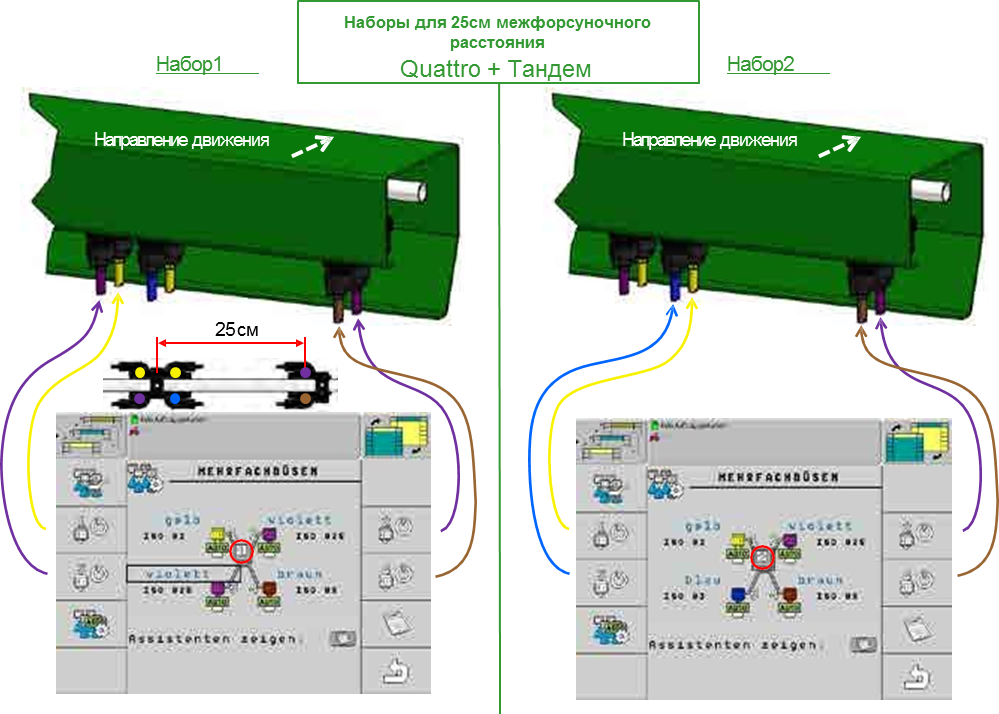

Наборы форсунок по MultiSelect

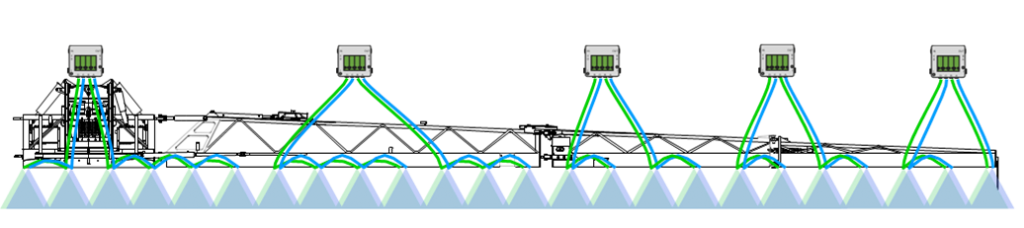

Независимое посекционное управление EDS-pro
—Независимое управление 18 секциями по ISOBUS
—Включает ПО VarioSelect
—Включает ПО C~C~A® Curve~Control~Application (Рекомендация: Quattro держатель)
—Точный SECTION-Control ► таким образом, более высокий потенциал экономии пестицидов
Посекционное управление опрыскивателем
Пофорсуночное управление EDSПофорсуночное управление EDS
—Потенциал экономии за счет уменьшения площади перекрытия
•Возможно перекрытие менее 1% общей площади опрыскивания при GPS управлении
•Возможна 10 — 15% экономия на пестицидах
—Удобно в использовании
Пофорсуночное управление EDS

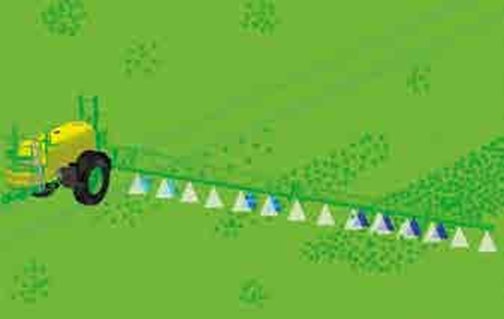

Управление форсунками для дифференцированного внесения удобренийTSD

(Опция для TB-EDS и EDS)

—  Независимое регулирование нормы внесения в различных секциях
Регулирование нормы внесения
Управление форсунками для дифференцированного внесения удобрений

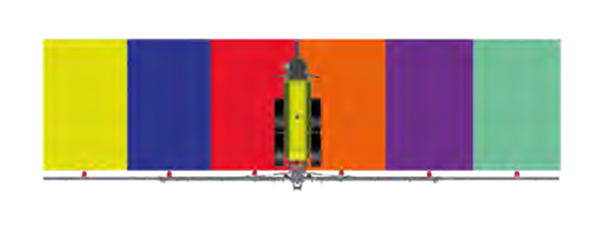

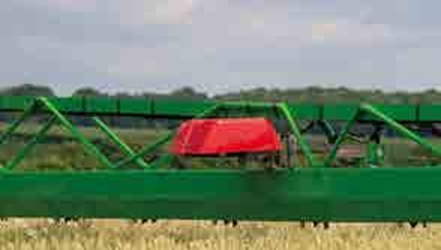

Сенсорное управление опрыскивателем S-D-SСенсорное управление опрыскивателем

(Опция для TB-EDS и EDS)

—Норма внесения задаётся сенсорами
—2, 4 или 6 секций управляются одним сенсором
—Обмен данными с внешними вычислителями
Сенсорное управление опрыскиванием 2
Контроль движения опрыскивателя по кривойC-C-A
—Рассчитывает необходимый объем вылива при езде по кривой
—Определение радиуса кривой производится датчиками
Движение опрыскивателя по кривой
Движение опрыскивателя по кривой 2
Прицепной опрыскиватель дамманн

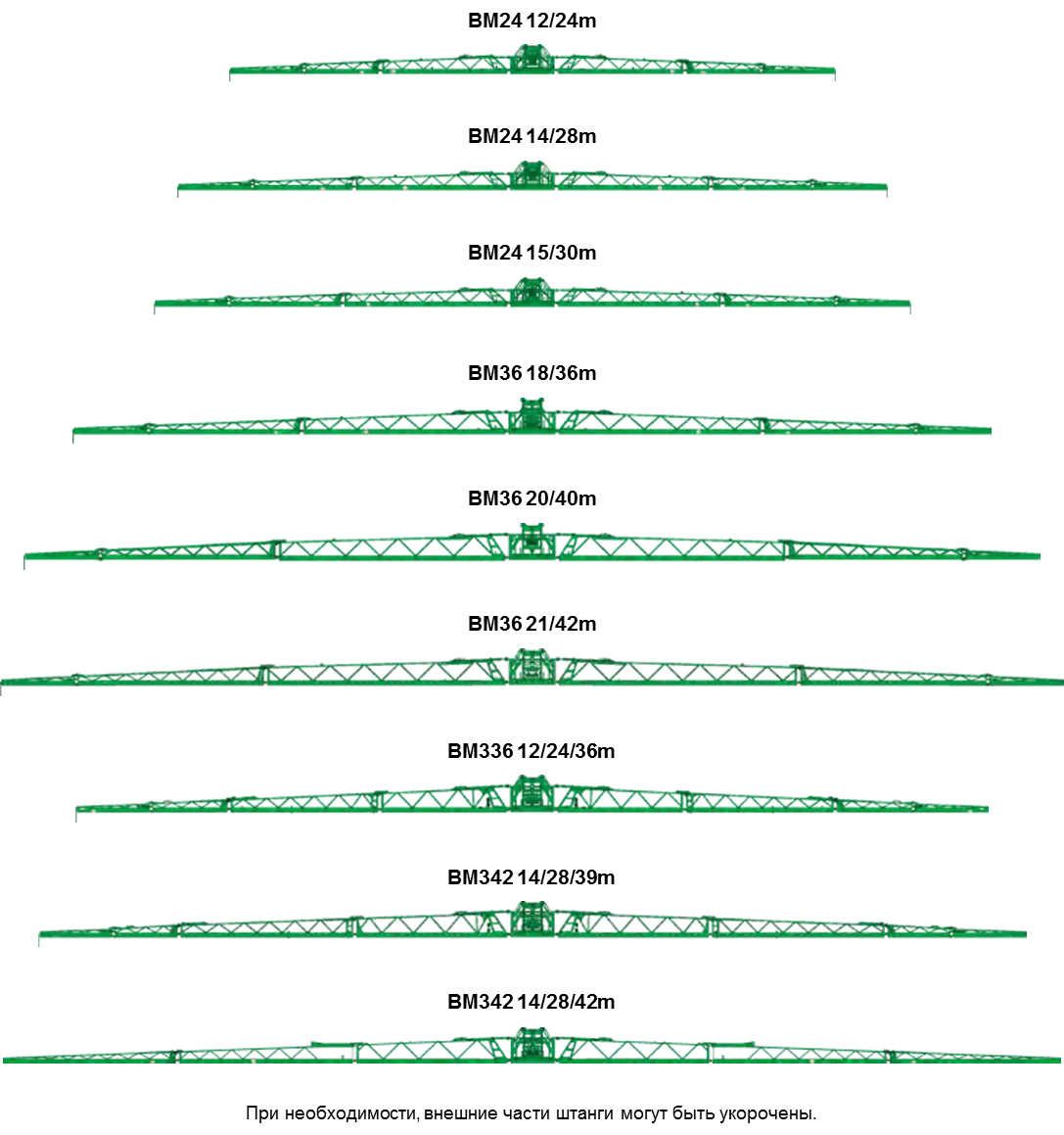

ШТАНГИ

Штанги опрыскивателя
G-профиль штанги
—Стабильная конструкция штанги опрыскивателя с гидравлическим складыванием и специальным  G-профилем для защиты форсунок
—Серийно предоставляет контроль наклона для работы на холмистой местности
—Электропневматическая компенсация наклона с помощью двух пневмоцилиндров
—Внешняя секция штанги состоит из алюминия для снижения веса и имеет защиту
—Подпружиненная, горизонтально и вертикально демпфированная подвеска штанги
—Стабильная мачта с плавной регулировкой высоты
—Цепная связка для защиты шлангов от переламывания
Система контроля дистанции Distance Control DAMMANN
—Сочетает в себе преимущества гидравлики (быстродействие)  и пневматики (мягкое перемещение) в одной системе
—Контроль оптимального положения штанги с помощью  ультразвуковых датчиков
—Обнаружение и компенсация гравитационных сил в поворотах
—Быстрое и простое управление
—Рабочая высота штанги регулируется с точностью до  сантиметра
—Калибровка производится через терминал управления
—Возможные виды контроля в зависимости от оснащения DCD
                 Поднятие/опускание штанги
                Наклон штанги
                Независимое поднятие крыльев штанги (опционально опускание)
               Поднятие/опускание + наклон штанги
               Поднятие/опускание + поднятие крыльев штанги
—Отключение контроля высоты контролируется
             Вручную оператором
             Автоматически при достижении максимально разрешенной высоты штанги

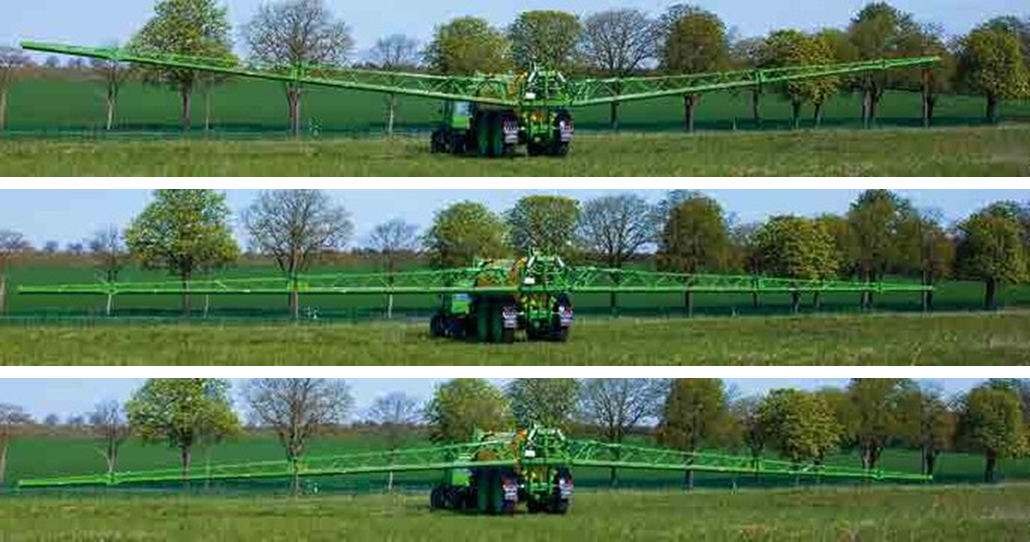

Независимое поднятие и опускание крыльев штанги
—Отличное дополнение для автоматической  системы управления штангой
—Даёт преимущество при опрыскивании на  неровных полях
—С помощью датчиков выдерживается  постоянное расстояние между штангой и  посевами
Изменяемая рабочая ширина
—На различных точках штанги изменяется:
Фланцами
Гидравлически откидываемыми концами
Блокировкой в точке складывания
Дополнительная 2. стрела  (только у DT 2800H)
Концами штанги с ручным откидыванием
—Управляется через терминал ISOBUS
Прицепной опрыскиватель в Беларуси

БАК

Схема циркуляции жидкости в опрыскивателе
Схема циркуляции жидкости в опрыскивателе
EasyControl                НОВИНКА

Электронный указатель уровня  заполнения

—Интегрирован в систему ISOBUS
—Функции системы ISOBUS на агрегате
•Рабочее освещение, Смешивающее устройство, Очистка  фильтра, …
—CID и RRW управляются через EasyControl
—Серийно на всех опрыскивателях Profi-Class (Опционально у  Classic)
Электронный указатель уровня заполнения опрыскивателя
Бак

—Проверенная годами форма
—Стекловолокно покрыто слоями gelcoat
—Легкая очистка благодаря гладким внутренним стенкам
—перегородки для дополнительной безопасности
—Интегрированный бак для чистой воды

Бак опрыскивателя DAMMANN ClASSIC
Насос
—Самовсасывающий мембранно-поршневой насос
—Прочная и долговечная конструкция
—Производительность оборудования согласно пожеланиям  клиента и комплектации от 320 до 750 литров в минуту
Насос опрыскивателя
Пневматический регулятор давления
Обеспечивает постоянное давление опрыскивания  посредством пневматического противодавления в  магистралях.
Пневматический регулятор давления опрыскивателя

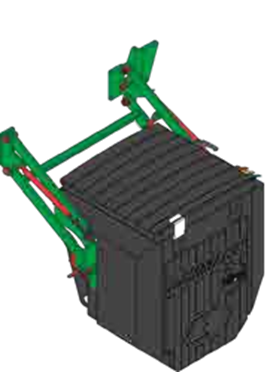

Смесительный центр и инжектор

—Объем 60 л
—Подача чистой воды при наполнении, эргономичная рабочая  высота
—Имеет форсунки кольцевого омывания, которые создают  вращающийся поток жидкости.
—Проталкивающая форсунка – для проталкивания  порошковых и гранулированных препаратов
—Форсунка для очистки канистр от пестицидов
—Газматик для удобного поднятия и опускания
—Инжектор позволяет использовать порошковые и  гранулированные препараты и закачивать их прямо в бак
Комбинация инжектора и насоса позволяют производить  закачку с производительностью до 800 л/мин
Быстрое заполнение бака

Смесительный центр и инжектор опрыскивателя
proControl III
—Для операций закачки и промывки
—Автоматизированные программы очистки
—Простое управление
—Функции proControl III управляются через терминал
ISOBUS
—Удалённое управление режимами кранов
—Дополнительные функции, такие как насос или освещение,  могут управляться через терминал на устройстве
—При помощи proControl III будет произведена очистка  вплоть до смесительного центра
ProControl III

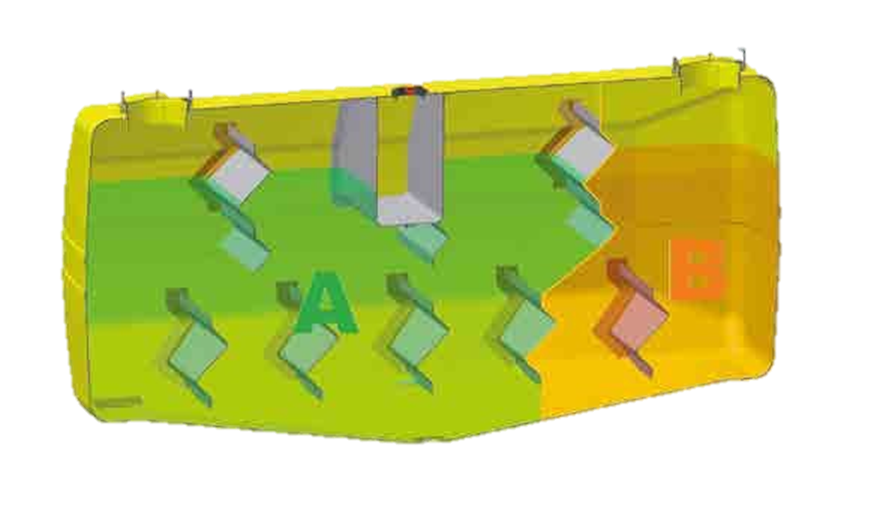

Систама MFS — Multi-Fluid-System

Две системы в одном опрыскивателе

—Один бак с 2 независимыми камерами
—Две опрыскивательных системы
—Один терминал
—Один или два трубопровода
—Общий смесительный центр для двух систем
Multi fluid system
Заполнение от стороннего источника
—Заполнение через 2“ или 3“-подключение с муфтами и краном
—Заполнение через C- или B-муфту с обратным клапаном для заполнения от гидранта
—Пневматическое опорожнение заправочного шланга
—Байпас на инжекторе для прямого заполнения от внешнего источника
Заправочная помпа
—Закачивает с производительностью 900 l/min
—Имеет гидравлический привод
техника для защиты растений

ВНУТРЕННЯЯ ОЧИСТКА

Автоматическая система внутренней очистки CID
—Датчик уровня, автоматически запускает CID при необходимом остаточном уровне раствора, и  прерывает очистку при слишком высоком уровне
—Высокий эффект от очистки при малом потреблении чистой воды
—Высокий уровень защиты пользователя, поскольку водитель запускает программу очистки из  кабины или через EasyControl
—Простота в обращении предотвращает попадание пестицидов в поверхностные воды в  следствие неправильной очистка (защита окружающей среды)
—Нет преждевременного разбавления распыляемой смеси из-за ошибки оператора
—Для окончательной внутренней и внешней очистки остаётся необходимое количество чистой  воды
Система внутренней очистки опрыскивателя

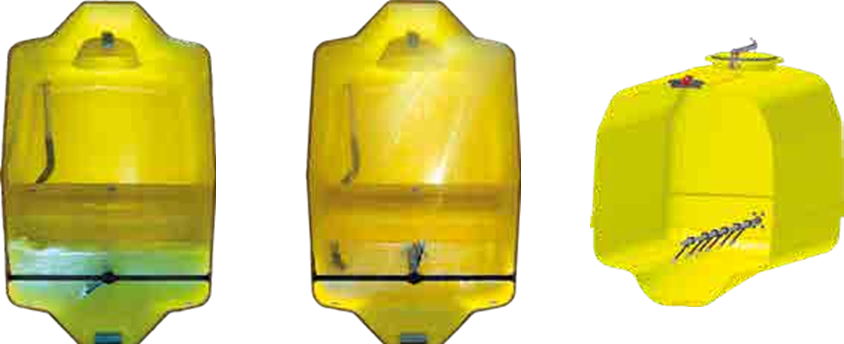

Ротационная система смешивания и очистки RRW
—Центрально смонтирована в нижней половине бака
—Специальные форсунки для смешивания и очистки бака
—Угол качания форсунок регулируется в зависимости от уровня заполнения бака
—Высокий уровень защиты пользователя, поскольку водитель запускает программу очистки из  кабины или через EasyControl
—Полная очистка бака благодаря вращению трубопровода с форсунками на 360°
—Протестировано JKI
Система внутренней очистки опрыскивателя

ОПЦИИ

Система регулировки давления в  шинах
—Идеальное сопротивление качению на дороге  для экономии топлива и минимизации износа  шин
—Минимизация давления на почву во время  работы
—Управление через ISOBUS-терминал
—Опциональная автоматическая регулировка  уровня давления в шинах при помощи ATC
—Опционально — дополнительный компрессор  для ускорения закачки воздуха
Регулирование давления в шинах

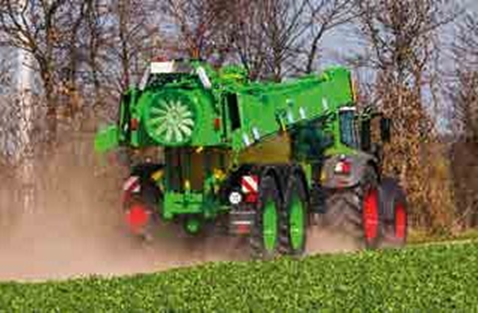

Скорость 60 км/ч
С определенными шинами Profi-Class Tandem  доступен так же и в исполнении для транспортировки со скоростью 60 км/ч.
Скорость 60 кмч

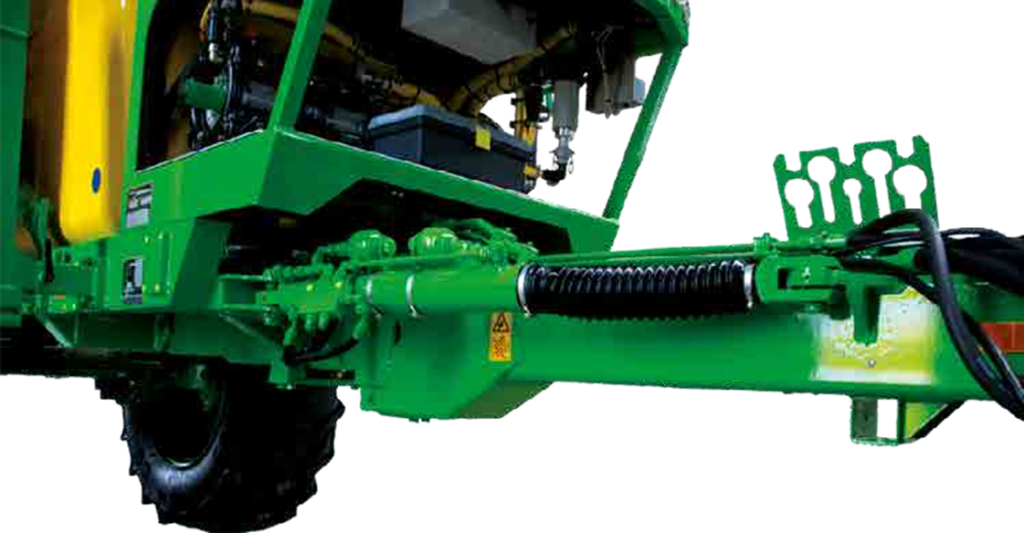

Управляемое дышло
—  Удержание полосы движения прицепного  опрыскивателя в пределах технологической колеи
—Повышенная маневренность
—Минимизация потерь
Управляемое дышло опрыскивателя
Гидравлическая опора
—  Комфортное отцепление
Гидравлическая опора опрыскивателя
Увеличение сцепления Profi-Class Tandem
—Разгрузка передней оси опрыскивателя при малом остатке в  баке
—Повышенное сцепление
—Повышенная безопасность и удобность транспортировки
Ведомая ось у Profi-Class Tandem
—Бережное отношение к почве
—Уменьшенный радиус разворота
—Уменьшение износа шин
—Уменьшение нагрузки на трактор
—Малая стоимость обслуживания

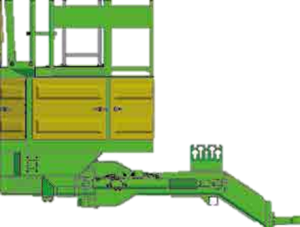

Дышло нижней сцепки

(Опция, не совместима с D-A-S)

—Доступно в вариантах фиксированного и  управляемого дышла
—Крепление на сцепной шар K-80
Дышло нижней сцепки
Смазочная планка
—Все оси смазываются из одной точки
—Легкий доступ к смазочным ниппелям
Смазочная планка
Система центральной смазки
—Во время работы машины центральная система смазки  снабжает каждую точку смазкой
—Абсолютно надежная, точно управляемая электроникой и точно  дозирующая
—Каждый подшипник и каждая втулка осей получает то  количество смазки, которое действительно необходимо
—Отсутствует вынужденный простой техники
—Повышается готовность техники к работе и надёжность
—Снижаются затраты на обслуживание
—Контроль расхода, давления и уровня смазки
—Автоматизирует обслуживание
—Управление интегрировано в терминал управления
—Дополнительно система смазывания может быть расширена системой смазки подъемной мачты и точек складывания  штанги

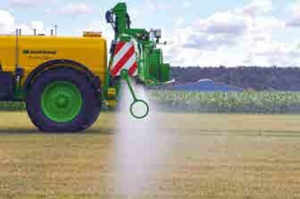

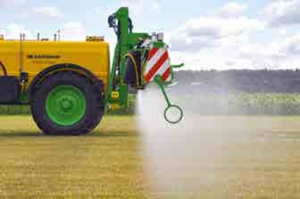

D-A-S Dual-Air-System — Система двойной поддержки воздухом
—Уменьшенный снос препаратов даже на голой почве
—Большая независимость от погодных условий — увеличиваются доступные временные интервалы  для обработки
—Увеличенная производительность в следствие большей скорости опрыскивания
—Более равномерное внесение препаратов
—Улучшение проникновения препарата в культуры, особенно для специальных культур, таких как  овощи, салат или картофель
—Благодаря мощному воздушному потоку, действующее вещество лучше проникает в высокие  посевы. (Кукуруза)
—Лучшее проникновение в посевы приводит к меньшим потерям на испарение при высоких  температурах
—Сокращение потребления пестецидов и воды
—Агрегаты с данной системой внесены в список JKI, как уменьшающие потери

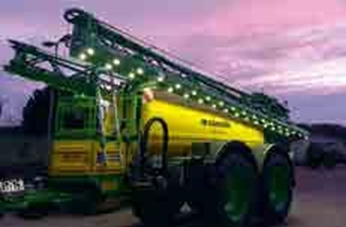

HD-Night LUX
—Каждый опрыскивательный конус освещен отдельным  светодиодом
—Лучший визуальный контроль над работой форсунок
—Нет переосвещённости рабочей области
—Благодаря специальному искателю препятствий оператор  может распознавать препятствия и вовремя реагировать

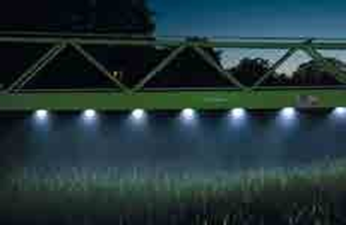

Рабочее освещение LED
—Монтируемые 2 или 4 LED прожектора
—Расположение в точке по желанию клиента
LED
Внешняя очистка
Для внешней очистки опрыскивателя DAMMANN предлагает следующие варианты:
—Щетка для мытья с катушкой для шланга
—Vario-очиститель на 15 бар с катушкой для шланга
—Омыватель высокого давления 120 bar, с  гидравлическим приводом

Мы используем cookie-файлы для наилучшего представления нашего сайта. Продолжая использовать этот сайт, вы соглашаетесь с использованием cookie-файлов.
Принять
