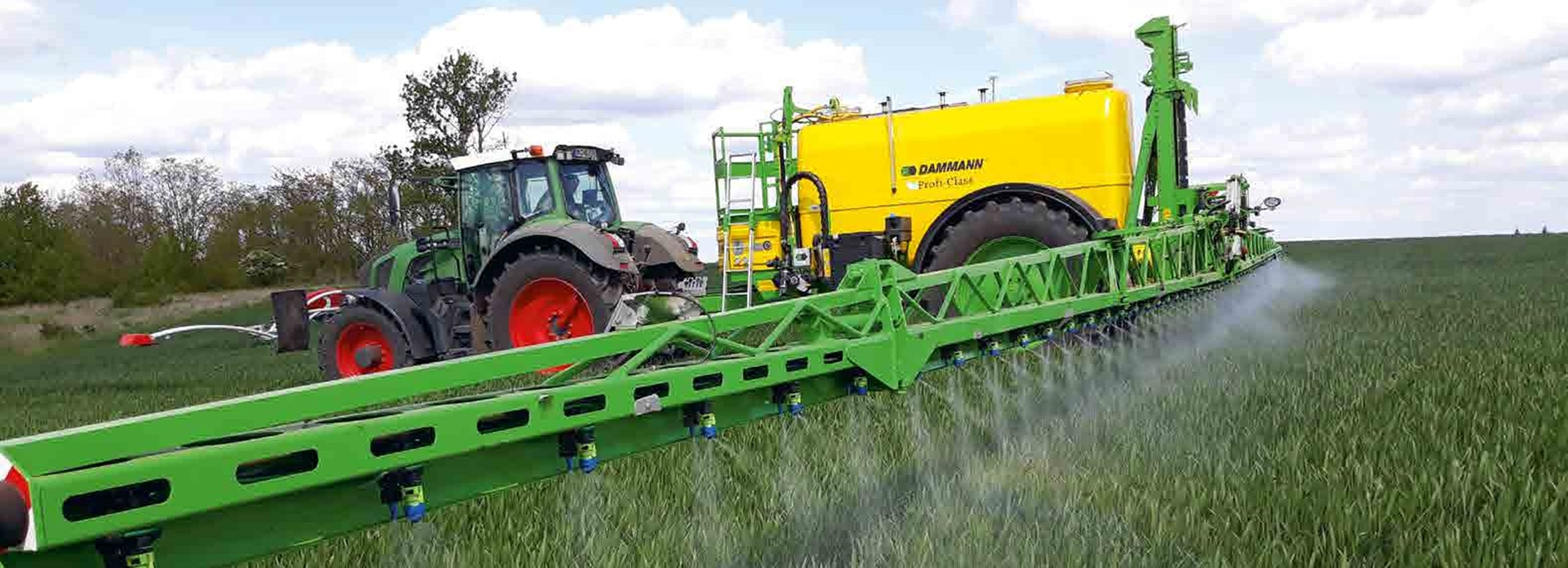

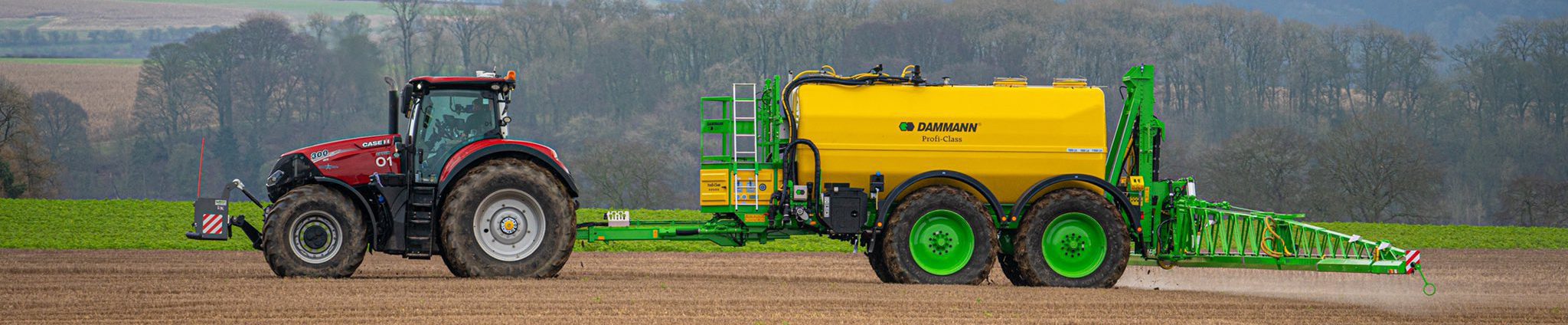

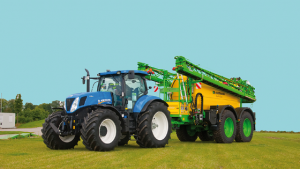

УПРАВЛЕНИЕ МАШИНАМИ DAMMANN
- СИСТЕМА ISOBUS

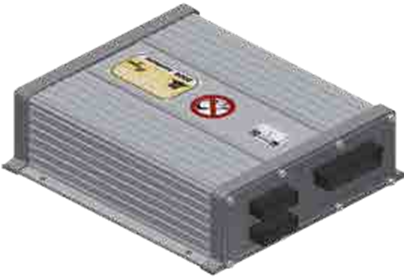

- ОБЗОР ТЕРМИНАЛОВ УПРАВЛЕНИЯ
- TASK-контроллер для ISOBUS-обработки заданий ISOBUS-TC
- Система параллельного вождения TRACK Leader
- Автоматический контроль секций SECTION - Control
- GPS приемник
- Метеостанция
- Индикатор содержимого бака DAMMANN Fluid indicator
Система ISOBUS
—Индивидуальные настройки для почти каждой функции опрыскивателя
—Измерение объема вылива с помощью расходомера и датчика давления
—Регулировка давления с помощью мембранного регулятора
—Контроль и управление гидравлическими функциями
—Измерение объема заполнения (EasyControl)
—Управление циркуляционной системой
—Интегрированный счетчик заданий
—Управляется через:
•Терминал ISOBUS
•Joystick
•S-Box
—Автоматическая система контроля штанги (опция)
Обзор терминалов управления
BASIC Terminal
MC1
HD 8 pad
HD 12 pad
Джойстик
| Basic Terminal | MC1 | HD 8 pad | HD 12 pad | |
|---|---|---|---|---|
| Серийно начиная с Classic | Серийно | Опция | Опция | Опция |
| Размер дисплея | 5,7“ | 10,4“ | 8“ | 12,1“ |
| Органы управления | Кнопки | Кнопки | Сенсорный экран | Сенсорный экран |
| GSM модем* | - | Опция | Опция | Опция |
| Подключения для источников видеосигнала (Камер) | - | Опция | + | + |
| USB-порт | + | + | + | + |
| Расширяемый с помощью Apps | + | + | + | + |
* SIM-карта не входит в комплект поставки
TASK-контроллер для ISOBUS-обработки заданий ISOBUS-TC
(Опционально у BASIC-Terminal и HD 8 pad)
—Комфортное документирование
—Простое планирование внесения препаратов
—Использование данных из карт полей
- через ISO-XML
- Shape-формат
—Импорт и экспорт готовой документации для информационной системы управления фермой. (FMIS)
Система параллельного вождения TRACK Leader
(Опция)
—Точное передвижение по колее
-
Доступны режимы A/B-, A+, с разворотом и вождение по контуру
—Отметьте препятствия и сохраните полевые данные, такие как границы и ориентиры
—Прерванные операции могут быть сохранены и возобновлены в любое время
—Цветовая индикация на дисплее
—Включает HEADLAND-менеджмент ®
Автоматический контроль секций SECTION-Control
—GPS-управление секциями или отдельно взятыми форсунками
—Преимущества:
•Уменьшение площади перекрытий
•Возможность работы ночью при плохой видимости
•Экономия препаратов
—Используется также и для других агрегатов
Приемник GPS
—Корректировочные сигналы EGNOS, WAAS, GLONASS, GLIDE или RTK
—Отклонения в диапазоне 2 — 25 см
(в зависимости от типа GPS-приемника)
Метеостанция
—Подключение по ISOBUS
—Отображает следующие данные на терминале ISOBUS:
•Температуру воздуха
•Направление ветра
•Давление
•Относительную влажность
•Продольный наклон
•Поперечный наклон
•Скорость ветра
Индикатор содержимого бака DAMMANN Fluid Indicator
Отображение уровня pH и температуры жидкости
— Измерение pH и температуры в заборнике
— Отображение данных на дисплее
— Пользователь может влиять на рН-значение пестицидов во время заполнения
Влияние рН на пестициды
— Больший эффект от пестицидов при подходящем рН
— Минимизация омыления
— Оптимальное значение рН позволит избежать развития резистентности
Кроме того, температура воды имеет значение
— Лучшая растворимость в теплой воде, особенно у солевых компонентов пестицидов
ДЕРЖАТЕЛИ ФОРСУНОК И СИСТЕМЫ УПРАВЛЕНИЯ
- Держатели форсунок и трубопроводы
- Управление форсунками
- Инновационная система Vario-Select
- НОВИНКА!!! Система MultiSelect
- Независимое управление секциями EDS pro
- Пофорсуночное управление EDS
- Управление форсунками для дифференцированного внесения T-D-S
- Сенсорное управление опрыскивателем S-D-S
- Контроль движения по кривой C-C-A
Держатели форсунок и трубопроводы
—Серийно устанавливаемый электропневматический тандемный держатель
—1/2“ трубопровод из нержавеющей стали
•1“ трубопровод из нержавеющей стали (опция)
—Система циркуляции раствора в штанге
•Немедленная подача распыляемого раствора в держатели форсунок
•Предотвращает неравномерный запуск форсунок (эффект «бабочки»)
—Индивидуальное распределение 5 — 14 секций по желанию клиента (при Teilbreiten-EDS до 18 секций)
—Опционально доступны следующие держатели форсунок:
•Простой держатель
•Держатель на 3 форсунки с ручным переключением
•Quattro держатель с мультифункциональным переключением
Держатель 1 форсунки
Держатель на 3 форсунки
Тандемный держатель форсунок
Quattro держатель на 4 форсунки
Управление форсунками
 | Vario-Select Автоматическое мультифункциональное переключение |
 | MultiSelect Управление вторым комплектом держателей на трубопроводе штанги |
 | EDS (TB-EDS) EDS = Пофорсуночное управление |
 | T-S-D Управление форсунками для дифференцированного внесения удобрений и препаратов согласно картам полей |
 | S-D-S Управление форсунками согласно данных с сенсоров |
 | C ~ C ~ A® Curves ~ Control ~ Application – управление нормой внесения при движении по кривой |
В следующих вкладках Вы найдете детальное описание каждой из систем управления на прицепные опрыскиватели DAMMANN
Инновационная система Vario-Select
—Постоянный размер капли при переменной скорости
—Автоматическая смена форсунок на держателях форсунок с мультифункциональным переключением
—Одновременное использование нескольких форсунок на тандемном и Quattro держателе форсунок
—Смена форсунки без прерывания рабочего процесса
Система MultiSelect НОВИНКА
—Управление двумя наборами держателей на одном трубопроводе
—Управление до 4-х форсунок в наборе
—Быстрое изменение межфорсуночного расстояния
—Выбор и управление наборами при помощи Vario-Select в терминале ISOBUS
—Применимо к держателям от простого до Quattro каждые 25 см
Независимое посекционное управление EDS-pro
—Независимое управление 18 секциями по ISOBUS
—Включает ПО VarioSelect
—Включает ПО C~C~A® Curve~Control~Application (Рекомендация: Quattro держатель)
—Точный SECTION-Control ► таким образом, более высокий потенциал экономии пестицидов
Пофорсуночное управление EDS
—Потенциал экономии за счет уменьшения площади перекрытия
•Возможно перекрытие менее 1% общей площади опрыскивания при GPS управлении
•Возможна 10 — 15% экономия на пестицидах
—Удобно в использовании
Управление форсунками для дифференцированного внесения удобрений
(Опция для TB-EDS и EDS)
— Независимое регулирование нормы внесения в различных секциях
Сенсорное управление опрыскивателем S-D-S
(Опция для TB-EDS и EDS)
—Норма внесения задаётся сенсорами
—2, 4 или 6 секций управляются одним сенсором
—Обмен данными с внешними вычислителями
Контроль движения опрыскивателя по кривой
—Рассчитывает необходимый объем вылива при езде по кривой
—Определение радиуса кривой производится датчиками

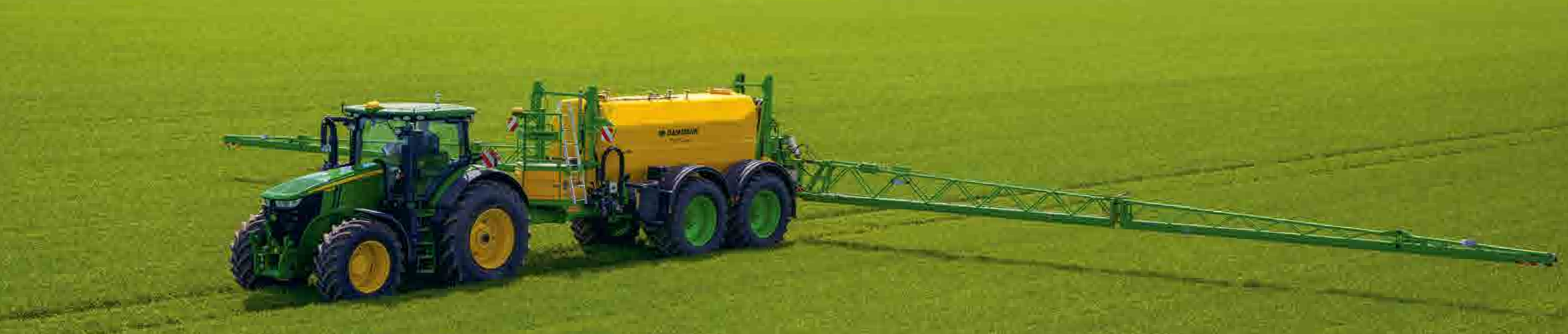

ШТАНГИ
- ШТАНГИ
- G-профиль штанги
- Система контроля дистанции DCD
- Независимое поднятие и опускание крыльев штанги
- Изменяемая рабочая ширина
G-профиль штанги
—Стабильная конструкция штанги опрыскивателя с гидравлическим складыванием и специальным G-профилем для защиты форсунок
—Серийно предоставляет контроль наклона для работы на холмистой местности
—Электропневматическая компенсация наклона с помощью двух пневмоцилиндров
—Внешняя секция штанги состоит из алюминия для снижения веса и имеет защиту
—Подпружиненная, горизонтально и вертикально демпфированная подвеска штанги
—Стабильная мачта с плавной регулировкой высоты
—Цепная связка для защиты шлангов от переламывания
Система контроля дистанции Distance Control DAMMANN
—Прицепные опрыскиватели DAMMANN с системой DCD сочетают в себе преимущества гидравлики (быстродействие) и пневматики (мягкое перемещение) в одной системе
—Контроль оптимального положения штанги с помощью ультразвуковых датчиков
—Обнаружение и компенсация гравитационных сил в поворотах
—Быстрое и простое управление
—Рабочая высота штанги регулируется с точностью до сантиметра
—Калибровка производится через терминал управления
—Возможные виды контроля в зависимости от оснащения DCD
Поднятие/опускание штанги
Наклон штанги
Независимое поднятие крыльев штанги (опционально опускание)
Поднятие/опускание + наклон штанги
Поднятие/опускание + поднятие крыльев штанги
—Отключение контроля высоты контролируется
Вручную оператором
Автоматически при достижении максимально разрешенной высоты штанги
Независимое поднятие и опускание крыльев штанги
—Отличное дополнение для автоматической системы управления штангой
—Даёт преимущество при опрыскивании на неровных полях
—С помощью датчиков выдерживается постоянное расстояние между штангой и посевами
Изменяемая рабочая ширина
—На различных точках штанги изменяется:
Фланцами
Гидравлически откидываемыми концами
Блокировкой в точке складывания
Дополнительная 2. стрела (только у DT 2800H)
Концами штанги с ручным откидыванием
—Управляется через терминал ISOBUS
БАК
- Схема циркуляции жидкости
- EasyControl НОВИНКА!!!
- Бак
- Насос
- Пневматический регулятор давления
- Смесительный центр и инжектор
- proControl III
- Система MFS
- Заполнение от стороннего источника
- Заправочная помпа
Схема циркуляции жидкости в опрыскивателе
EasyControl НОВИНКА
Электронный указатель уровня заполнения
—Интегрирован в систему ISOBUS
—Функции системы ISOBUS на агрегате
•Рабочее освещение, Смешивающее устройство, Очистка фильтра, …
—CID и RRW управляются через EasyControl
—Серийно на всех опрыскивателях Profi-Class (Опционально у Classic)
Бак
—Проверенная годами форма
—Стекловолокно покрыто слоями gelcoat
—Легкая очистка благодаря гладким внутренним стенкам
—перегородки для дополнительной безопасности
—Интегрированный бак для чистой воды
Насос
—Самовсасывающий мембранно-поршневой насос
—Прочная и долговечная конструкция
—Производительность оборудования согласно пожеланиям клиента и комплектации от 320 до 750 литров в минуту
Пневматический регулятор давления
Обеспечивает постоянное давление опрыскивания посредством пневматического противодавления в магистралях.
Смесительный центр и инжектор
—Объем 60 л
—Подача чистой воды при наполнении, эргономичная рабочая высота
—Имеет форсунки кольцевого омывания, которые создают вращающийся поток жидкости.
—Проталкивающая форсунка – для проталкивания порошковых и гранулированных препаратов
—Форсунка для очистки канистр от пестицидов
—Газматик для удобного поднятия и опускания
—Инжектор позволяет использовать порошковые и гранулированные препараты и закачивать их прямо в бак
Комбинация инжектора и насоса позволяют производить закачку с производительностью до 800 л/мин
Быстрое заполнение бака
proControl III
—Для операций закачки и промывки
—Автоматизированные программы очистки
—Простое управление
—Функции proControl III управляются через терминал
ISOBUS
—Удалённое управление режимами кранов
—Дополнительные функции, такие как насос или освещение, могут управляться через терминал на устройстве
—При помощи proControl III будет произведена очистка вплоть до смесительного центра
Систама MFS — Multi-Fluid-System
Две системы в одном опрыскивателе
—Один бак с 2 независимыми камерами
—Две опрыскивательных системы
—Один терминал
—Один или два трубопровода
—Общий смесительный центр для двух систем
Заполнение от стороннего источника
—Заполнение через 2“ или 3“-подключение с муфтами и краном
—Заполнение через C- или B-муфту с обратным клапаном для заполнения от гидранта
—Пневматическое опорожнение заправочного шланга
—Байпас на инжекторе для прямого заполнения от внешнего источника
Заправочная помпа
—Закачивает с производительностью 900 l/min
—Имеет гидравлический привод
ВНУТРЕННЯЯ ОЧИСТКА
Автоматическая система внутренней очистки CID
—Датчик уровня, автоматически запускает CID при необходимом остаточном уровне раствора, и прерывает очистку при слишком высоком уровне
—Высокий эффект от очистки при малом потреблении чистой воды
—Высокий уровень защиты пользователя, поскольку водитель запускает программу очистки из кабины или через EasyControl
—Простота в обращении предотвращает попадание пестицидов в поверхностные воды в следствие неправильной очистка (защита окружающей среды)
—Нет преждевременного разбавления распыляемой смеси из-за ошибки оператора
—Для окончательной внутренней и внешней очистки остаётся необходимое количество чистой воды
Ротационная система смешивания и очистки RRW
—Центрально смонтирована в нижней половине бака
—Специальные форсунки для смешивания и очистки бака
—Угол качания форсунок регулируется в зависимости от уровня заполнения бака
—Высокий уровень защиты пользователя, поскольку водитель запускает программу очистки из кабины или через EasyControl
—Полная очистка бака благодаря вращению трубопровода с форсунками на 360°
—Протестировано JKI
ОПЦИИ
- Система регулирования давления в шинах
- Скорость 60 км/ч
- Управляемое дышло
- Гидравлическая опора
- Увеличение сцепления
- Дышло нижней сцепки
- Смазочная планка
- Система центральной смазки
- Система двойного воздуха D-A-S
- Освещение
- Внешняя очистка
Система регулировки давления в шинах
—Идеальное сопротивление качению на дороге для экономии топлива и минимизации износа шин
—Минимизация давления на почву во время работы
—Управление через ISOBUS-терминал
—Опциональная автоматическая регулировка уровня давления в шинах при помощи ATC
—Опционально — дополнительный компрессор для ускорения закачки воздуха
Скорость 60 км/ч
С определенными шинами Profi-Class Tandem доступен так же и в исполнении для транспортировки со скоростью 60 км/ч.
Управляемое дышло
— Удержание полосы движения прицепного опрыскивателя в пределах технологической колеи
—Повышенная маневренность
—Минимизация потерь
Гидравлическая опора
— Комфортное отцепление
Увеличение сцепления Profi-Class Tandem
—Разгрузка передней оси опрыскивателя при малом остатке в баке
—Повышенное сцепление
—Повышенная безопасность и удобность транспортировки
Ведомая ось у Profi-Class Tandem
—Бережное отношение к почве
—Уменьшенный радиус разворота
—Уменьшение износа шин
—Уменьшение нагрузки на трактор
—Малая стоимость обслуживания
Дышло нижней сцепки
(Опция, не совместима с D-A-S)
—Доступно в вариантах фиксированного и управляемого дышла
—Крепление на сцепной шар K-80
Смазочная планка
—Все оси смазываются из одной точки
—Легкий доступ к смазочным ниппелям
Система центральной смазки
—Во время работы машины центральная система смазки снабжает каждую точку смазкой
—Абсолютно надежная, точно управляемая электроникой и точно дозирующая
—Каждый подшипник и каждая втулка осей получает то количество смазки, которое действительно необходимо
—Отсутствует вынужденный простой техники
—Повышается готовность техники к работе и надёжность
—Снижаются затраты на обслуживание
—Контроль расхода, давления и уровня смазки
—Автоматизирует обслуживание
—Управление интегрировано в терминал управления
—Дополнительно система смазывания может быть расширена системой смазки подъемной мачты и точек складывания штанги
D-A-S Dual-Air-System — Система двойной поддержки воздухом
—Уменьшенный снос препаратов даже на голой почве
—Большая независимость от погодных условий — увеличиваются доступные временные интервалы для обработки
—Увеличенная производительность в следствие большей скорости опрыскивания
—Более равномерное внесение препаратов
—Улучшение проникновения препарата в культуры, особенно для специальных культур, таких как овощи, салат или картофель
—Благодаря мощному воздушному потоку, действующее вещество лучше проникает в высокие посевы. (Кукуруза)
—Лучшее проникновение в посевы приводит к меньшим потерям на испарение при высоких температурах
—Сокращение потребления пестецидов и воды
—Агрегаты с данной системой внесены в список JKI, как уменьшающие потери

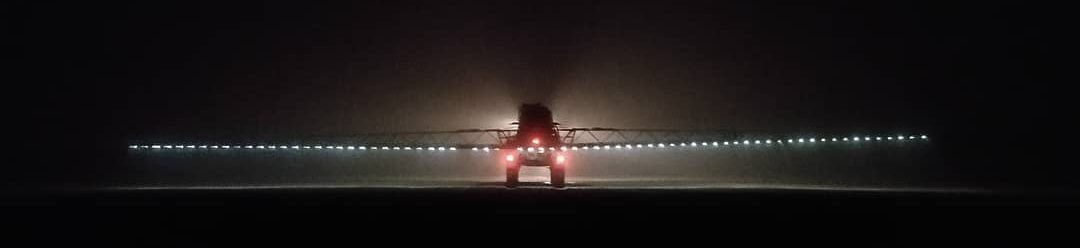

HD-Night LUX
—Каждый опрыскивательный конус освещен отдельным светодиодом
—Лучший визуальный контроль над работой форсунок
—Нет переосвещённости рабочей области
—Благодаря специальному искателю препятствий оператор может распознавать препятствия и вовремя реагировать
Рабочее освещение LED
—Монтируемые 2 или 4 LED прожектора
—Расположение в точке по желанию клиента
Внешняя очистка
Для внешней очистки опрыскивателя DAMMANN предлагает следующие варианты:
—Щетка для мытья с катушкой для шланга
—Vario-очиститель на 15 бар с катушкой для шланга
—Омыватель высокого давления 120 bar, с гидравлическим приводом
[Form id=»5″]
